Новинки Rigol. Цифровые осциллографы смешанных сигналов MSO4000

05.11.2013

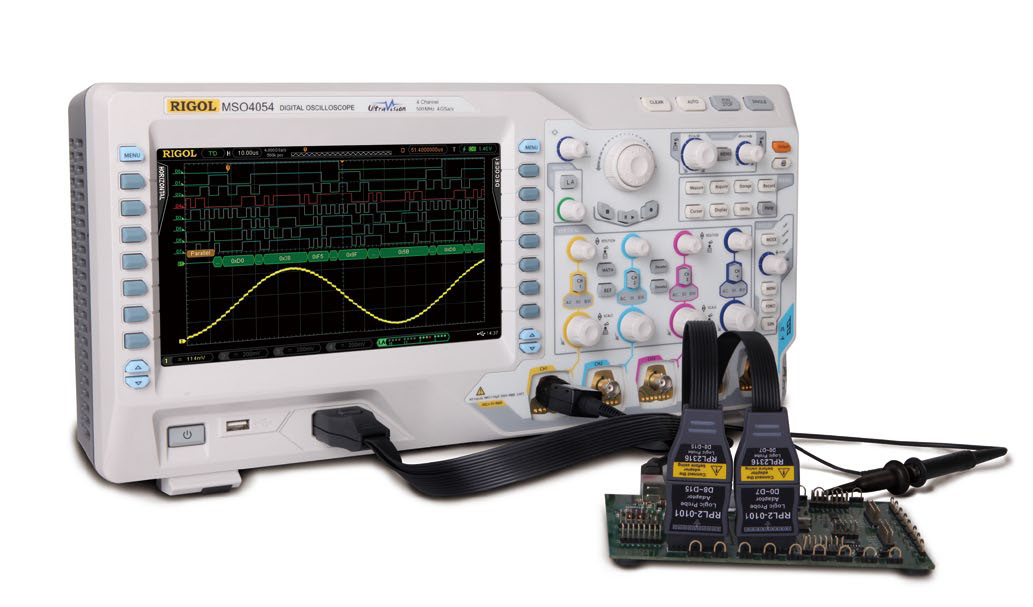

Компания Rigol выпустила новую серию цифровых осциллографов Rigol MSO4000.

Также как и для приборов серии DS4000, в состав MSO4000 входит четыре двухканальных (MSO40x2) и четыре четырехканальных моделей (MSO40x4) которые различаются максимальной полосой пропускания: от 100 до 500 МГц.


DS4012
MSO4012
DS4014
MSO4014
DS4022
MSO4022
DS4024
MSO4024
DS4032
MSO4032
DS4034
MSO4034
DS4052
MSO4052
DS4054
MSO4054
Количество аналоговых каналов 2 4
2 4
2 4
2 4
Количество цифровых каналов
16 (только для моделей MSO)
Полоса пропускания 100 МГц
200 МГц
350 МГц
500 МГц
Макс. частота дискретизации 4 Гвыб/сек (2 Гвыб/сек на каждый канал)
Макс. глубина записи 140 миллионов точек (70 млн. точек на канал)
Макс. скорость захвата осциллограмм до 110 000 осц/сек
Автоматический покадровый
регистратор
До 200 000 кадров

Новые приборы обладают всеми возможностями осциллографов серии DS4000.

Для удобства работы с осциллограммами в осциллографах серии DS4000/MSO4000, также как и в сериях DS2000 и DS6000 применена новая инновационная технология UltraVision

Среди основных возможностей осциллографов Rigol DS4000/MSO4000 можно выделить:


высокая скорость захвата осциллограмм
(до 110000 осц./сек)


большая глубина записи до 140 млн.точек
(70 миллионов точек на канал)


256 градаций яркости при отображении сигнала



просмотр истории измерений (построение тренда)


математические операции над сигналами среди которых: A+B, A-B, A*B, A/ B, FFT, редактируемые расширенные функции (Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent) и логические операции (AND, OR, NOT, XOR )

автоматические измерения со статистической обработкой информации



Расширенная система синхронизации.
Кроме стандартных условий запуска: по фронту, длительности импульса, скорости нарастания, видеосигналу (кстати с поддержкой HDTV стандартов) в новых моделях имеется ряд дополнительных возможностей, среди которых: запуск по окну, по шаблону, по задержке, по N фронту, по ранту и ряд других, а также возможность запуска для последовательных шин:, I²C, RS-232/UART, а также SPI, CAN, USB и ряда других типов запуска


I²C

RS-232/UART

При работе с цифровыми каналами приборы серии MSO4000 имеют следующие технические характеристики:

  • 16 цифровых каналов
  • Частота дискретизации для цифровых каналов - 1 Гвыб/сек
  • Глубина записи для цифровых каналов - 28 М точек
  • Скорость захвата для цифровых каналов - 85000 осц/сек
  • Покадровый регистратор реального времени на 64000 кадров
а также имеется возможность:

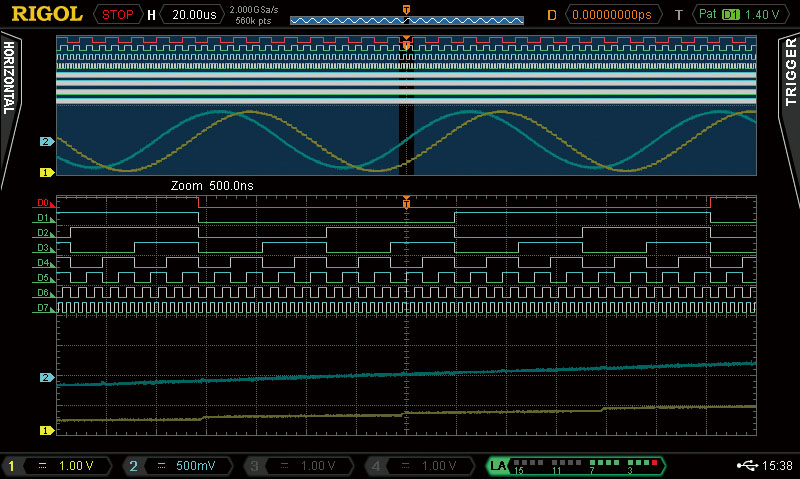

Одновременного отображения на экране цифровых
и аналоговых каналов

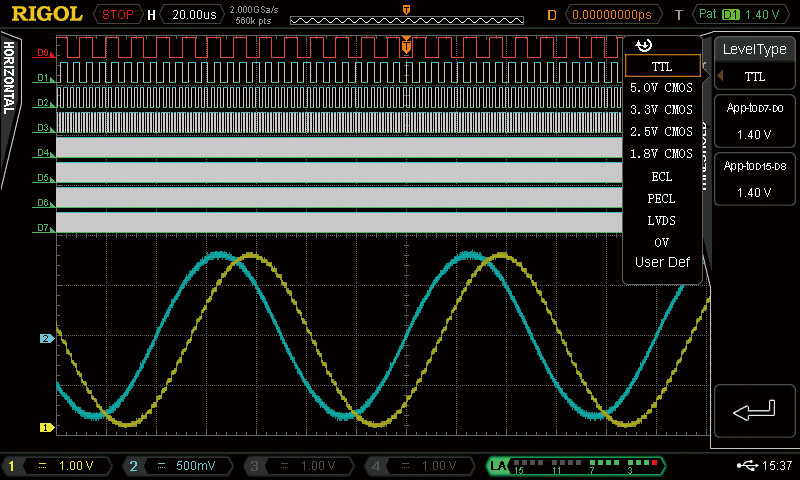

Поддержки различных логических уровней

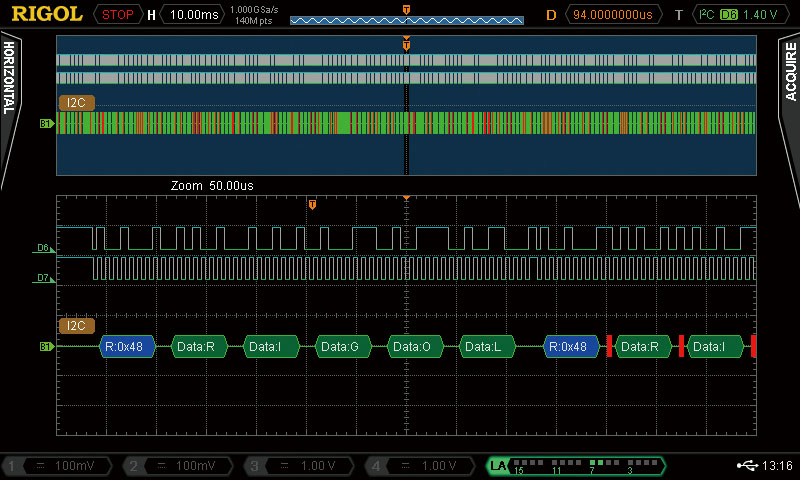

Декодирования и запуска в цифровых каналах
для сигналов последовательных шин

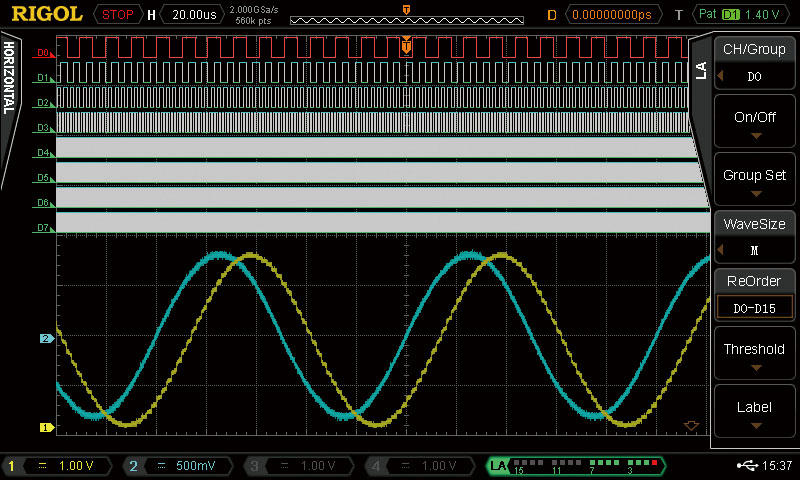

Легкой группировки цифровых каналов

Все осциллографы Rigol серии MSO/DS4000 имеют интерфейсы: два USB Host, USB-device, LAN и настраиваемый выход AUX (TrigOut / PassFail / Fast / GND / Calibration).

Цифровые осциллографы Rigol серии DS4000 и MSO4000 доступны к поставке по привлекательным ценам.

Ждем Ваших заказов!

Следите за нашими новостями!
