Новая серия цифровых осциллографов Rigol DS1000Z / DS1000Z-S

23.09.2013

Представляем новую серию цифровых осциллографов Rigol DS1000Z/DS1000Z-S.

Серия цифровых осциллографов DS1000Z/DS1000Z-S представлена четырьмя четырехканальными моделями которые различаются максимальной полосой пропускания: DS1074Z и DS1074Z-S (70 МГц), а DS1104Z и DS1104Z-S (100 МГц).


DS1074Z
DS1074Z-S
DS1104Z
DS1104Z-S
Количество каналов

4

Полоса пропускания 70 МГц
100 МГц
Макс. частота дискретизации 1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала)
Макс. глубина записи
12 миллионов точек (6 млн. точек -2 канала, 3 М точек на канал)
опция до 24 млн. точек
Макс. скорость захвата осциллограмм
до 30000 осц/сек
Встроенный цифровой генератор

2 канала, 100 мГц~25 МГц, 14 бит
(для моделей DS1074Z-S и DS1104Z-S)

Автоматический покадровый регистратор

до 60000 кадров (опция)

Интерфейсы
USB Host, USB-device, LAN, выход AUX (TrigOut / PassFail)
Дисплей
диагональ 7” , ЖК, TFT матрица, 800х480 точек

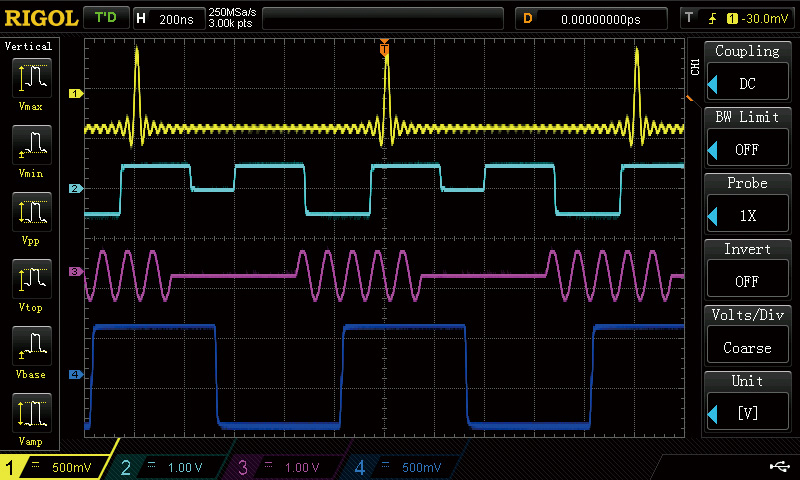

Новые цифровые осциллографы позволяют отображать формы сигналов сразу по четырем каналам

Для удобства работы с осциллограммами в осциллографах серии DS1000Z/DS1000Z-S, также как и в сериях DS2000, DS4000 и DS6000 применена новая инновационная технология UltraVision

, что позволило обеспечить:

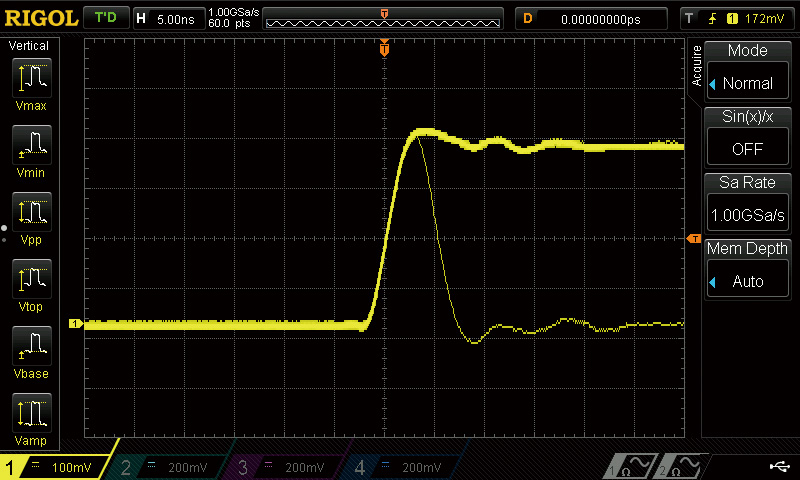

  • высокую скорость захвата осциллограмм (до 30000 осц./сек)

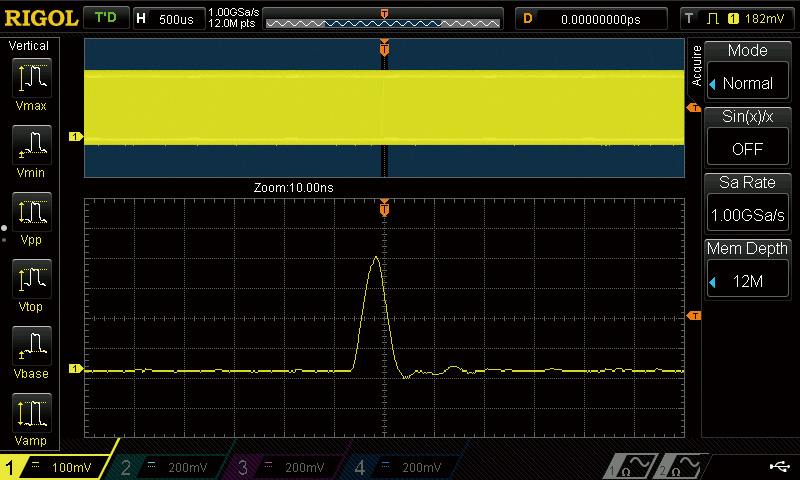

  • большую глубину записи до 12 млн.точек (3 миллионов точек на канал) с возможностью опционального расширения до 24 млн.точек

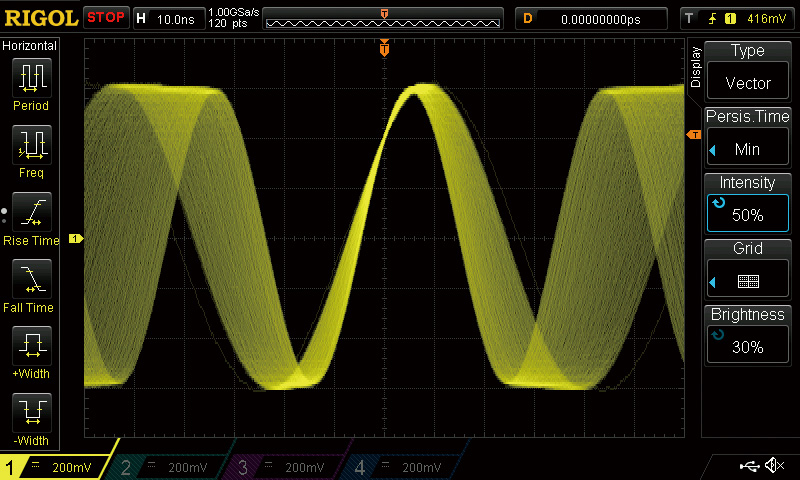

  • 256 градаций яркости при отображении сигнала

Среди других функциональных возможностей новых моделей можно выделить:

  • автоматическую регистрацию до 60000 кадров (опция) с возможностью записи и воспроизведения записанных кадров

  • расширенную система синхронизации

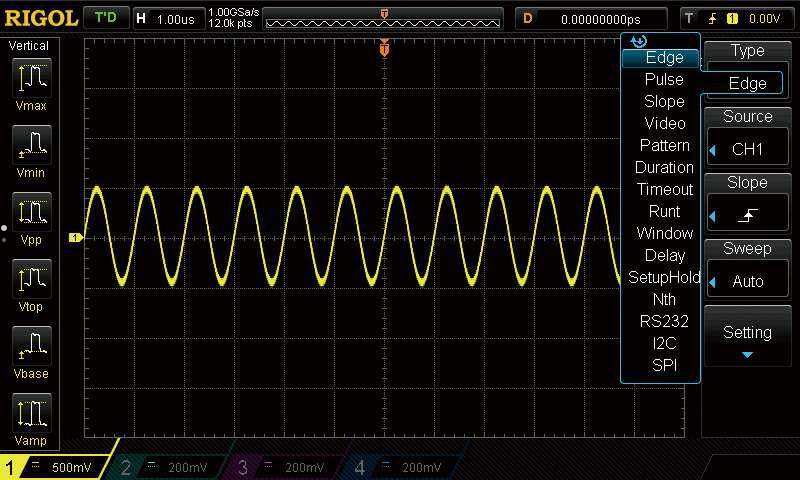

В новых четырехканальных осциллографах Rigol DS1074Z, DS1074Z-S, DS1104Z и DS1104Z-S используется расширенная система синхронизации. Кроме стандартных условий запуска: по фронту, длительности импульса, скорости нарастания, видеосигналу (кстати с поддержкой HDTV стандартов) в новых моделях имеется ряд дополнительных возможностей, среди которых: запуск по окну, по шаблону, по задержке, по N фронту, по ранту и ряд других.

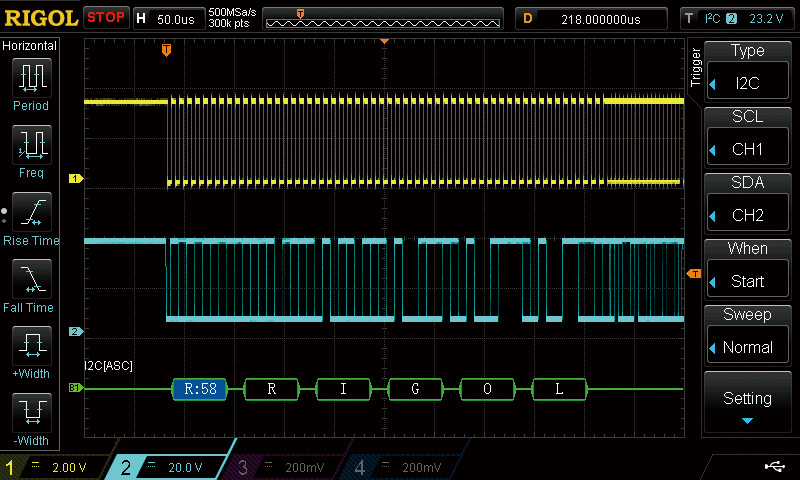

  • возможность запуска для последовательных шин I2C, SPI, RS-232(опция)

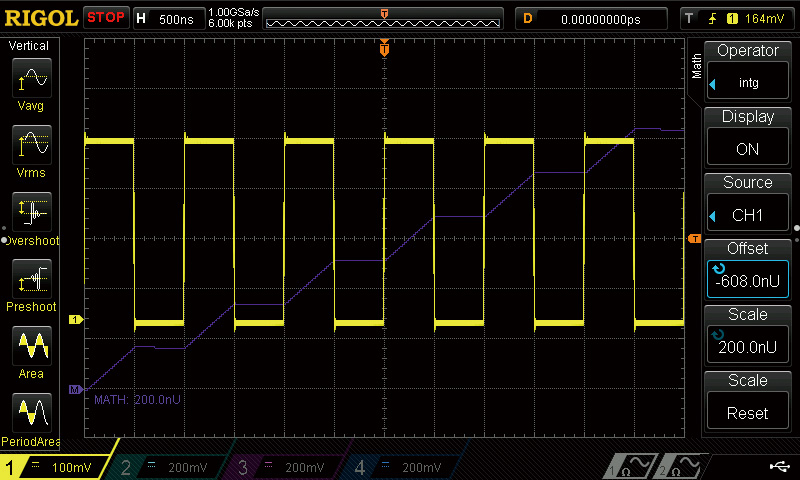

  • различные математические операции

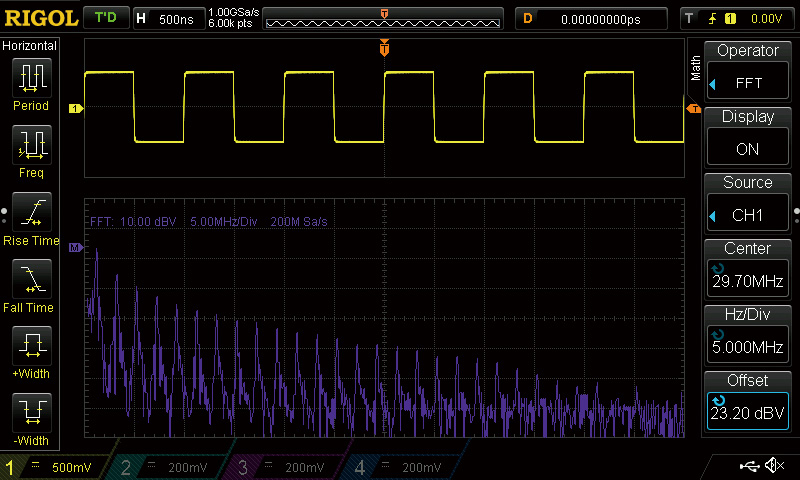

  • анализ спектров на основе БПФ

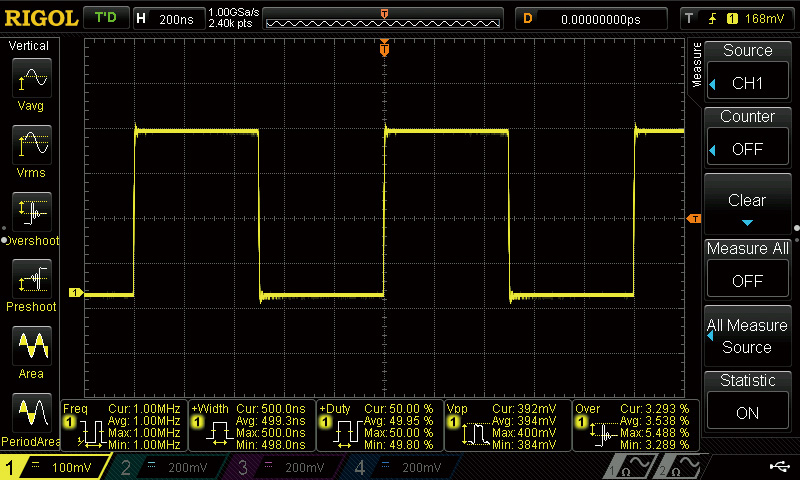

  • автоматические измерения со статистической обработкой информации

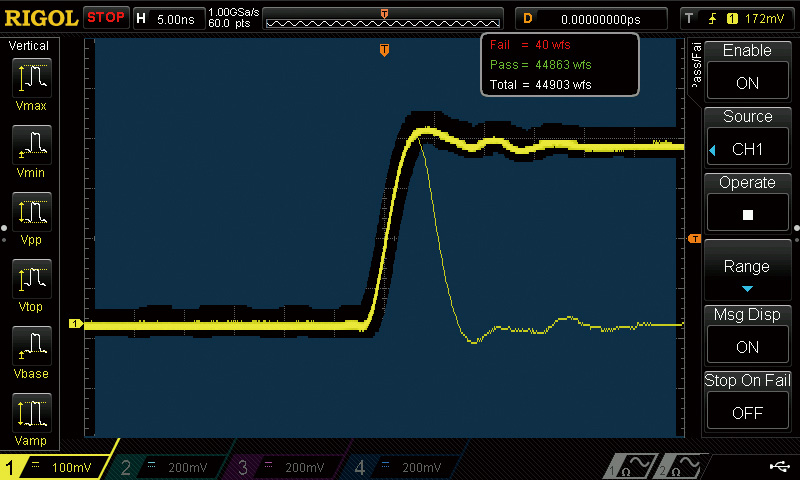

  • тестирование по маске Годен-Негоден (Pass-Fail)

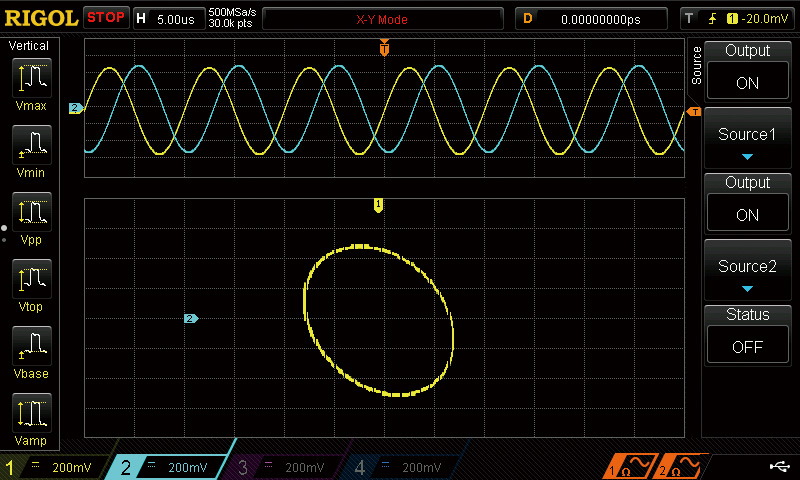

  • встроенный двухканальный цифровой генератор (для моделей для моделей DS1074Z-S и DS1104Z-S)

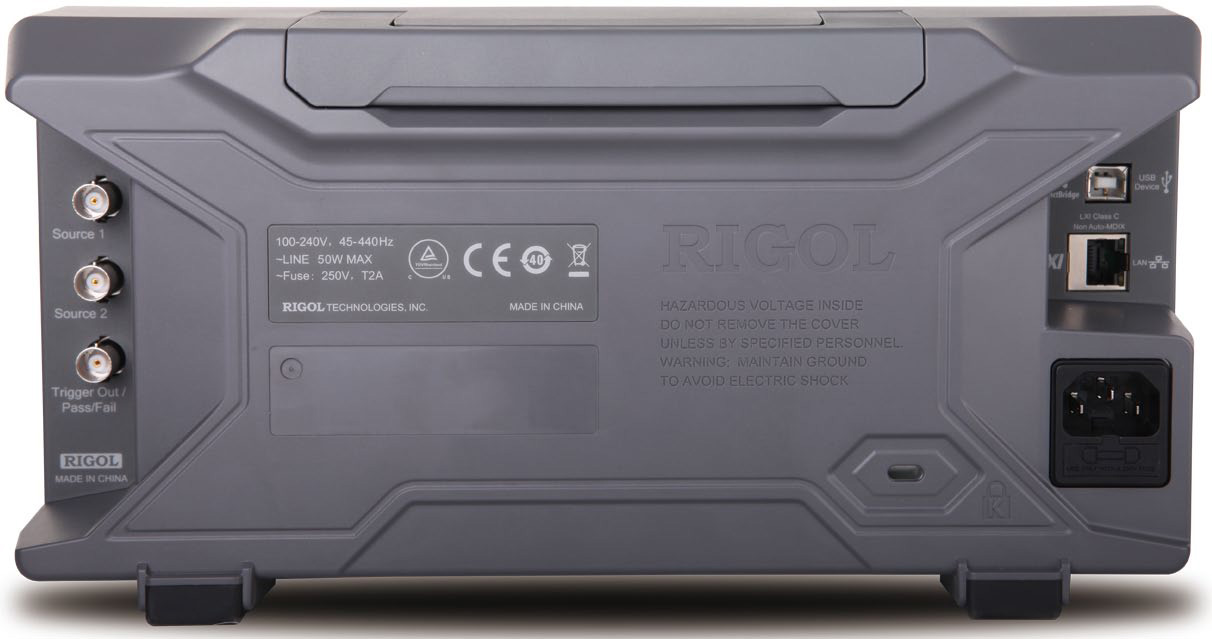

Все осциллографы серии DS1000Z/DS1000Z-S имеют интерфейсы USB Host (поддержка USB-GPIB), USB-device, LAN и настраиваемый выход AUX (TrigOut/PassFail).

Цифровые осциллографы Rigol DS1074Z, DS1074Z-S, DS1104Z и DS1104Z-S доступны к поставке по ОЧЕНЬ интересным ценам.
