Прорыв компании Rigol Technologies на рынок High-End осциллографов. Цифровые осциллографы Rigol с полосой пропускания 1ГГц!!!

11.02.2010

11 ноября 2009 года в центральном офисе компании Rigol Technologies прошла конференция, на которой была представлена новая серия осциллографов Rigol DS6000.

Осциллографы DS6000 серии представляют собой существенный шаг вперед. Фактически, с данной серией, компания Rigol Technologies выходит на рынок осциллографов High-End класса. Впервые, китайские производители полностью разработали и выпустили осциллограф с полосой 1 ГГц, да и остальные характеристики серии DS6000 заслуживают глубоко уважения.

Серия осциллографов DS6000 будет представлена 4-мя моделями: DS6104, DS6102, DS6064, DS6062, причем, модели DS6104 и DS6064 - четырехканальные, а DS6102 и DS6062 -двухканальные. Серия представлена осциллографами с полосой пропускания как 600МГц (DS6064, DS6062), так и 1ГГц (DS6104, DS6102). Все модели имеют максимальную частоту дискретизации в режиме реального времени 5 Гвыборок/с, а скорость захвата осциллограмм - 120000 осц./сек!!! Также, особо хочется отметить глубину памяти, если для более "младших" моделей он составлял 1М точек, то для серии DS6000 - 140 млн. точек!!!

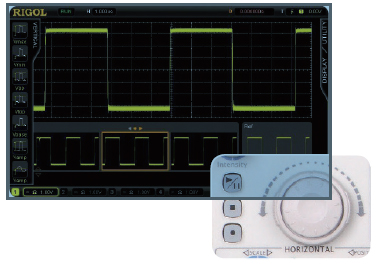

Для удобства работы с осциллограммами в DS6000 серии применена новая инновационная технология UltraVision

, а для удобства работы - новая система "WaveFinder", которая очень похожа на аналогичную систему WaveInspector примененную в осциллографах Tektronix.

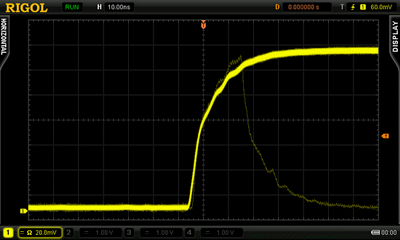

Что еще позволяет получить применение данной технологии:

  • запись до 180000 кадров с последующим их воспроизведением и анализом

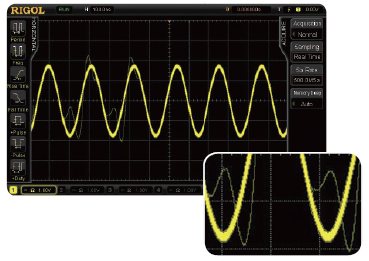

  • 256 градаций яркости

  • систему фильтрации в реальном времени (ФНЧ, ФВЧ, режективный фильтр, полосовой фильтр)

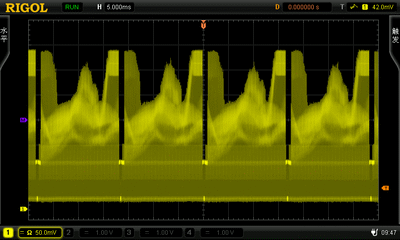

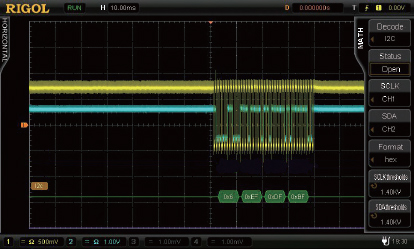

Все осциллографы серии Rigol DS6000 имеют расширенную систему синхронизации. Она позволяет производить запуск не только по ставшим уже стандартным, для осциллографах Rigol серий 1000В, 1000D и 1000E, условиям, таких как: Edge, Video, Pulse Width, Pattern, Slew rate, Durations, но и имеют дополнительные возможности по синхронизации и декодированию потоков данных: I2C, SPI, RS-232/UART, USB, FlexRay и CAN.

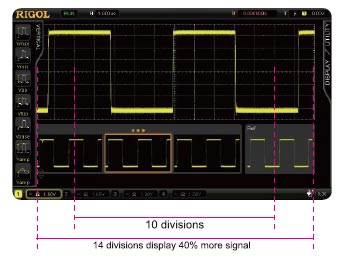

В осциллографах Rigol DS6000 серии используется WVGA дисплей со светодиодной подсветкой размером 10,1" и матрицей 800х480 точек. Хочется, также отметить, что по горизонтали отображается не 8-10, как обычно, а 14 делений!!!, что позволяет видеть на экране большую часть сигнала, чем обычно

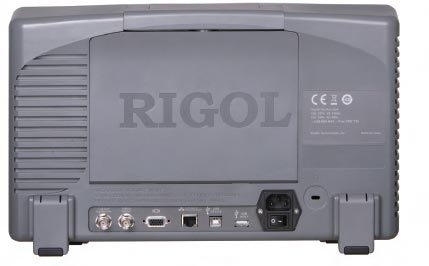

Все модели осциллографов Rigol DS6000 имеют USB разъем на передней панели для подключения внешних накопителей, а на задней панели: два USB порта для управления от ПК или для подключения принтера, разъем интерфейса LXI класса C и VGA-выход.

Питание осциллографов серии DS6000 может осуществляться как от сети переменного тока 110/220В, так и при помощи батарейного питания - встроенной аккумуляторной батареи, которая будет поставлять опционально.

Несмотря на высокие технические характеристики и возможности осциллографы DS6000 серии имеют небольшие габаритные размеры: 400 х 255 х 124 мм, а вес всего около 4 кг!!!

Естественно, в данной новости приведены не все технические характеристики, а лишь часть из них, представляющая наибольший, с нашей точки зрения, интерес. К сожалению, за дополнительной информацией можно обратиться только на китайскую версию сайта www.rigol.com, а на английской версии сайта www.rigolna.com информация о данной модели пока не выставлена.
