Новинка от Rigol Technologies - линейка анализаторов спектра!!!

Новинка от Rigol Technologies - линейка анализаторов спектра!!!

23.12.2009

Компания Rigol Technologies объявила о выходе новой линейки анализаторов спектра DSA1000. В зависимости от модели анализатор спектра может работать в диапазоне частот от 9 кГц до 2 ГГц или от 9 кГц до 3 ГГц. Анализатор спектра имеет высокой точностью и скорость измерения, низким уровнем собственных шумов, обладает широким набором измерительных функций и режимов детектирования.

Линейка анализаторов спектра представлена 3-мя моделями: DSA1020, DSA1030, DSA1030A, которые различаются рабочим диапазонам частот, наличием  (индекс A) или отсутствием предусилителя и соответственно уровнем собственных шумов.

Технические характеристики

  • Рабочий диапазон частот:
    DSA1020 - 9 кГц до 2 ГГц
    DSA1030 / DSA1030A - 9 кГц до 3 ГГц
  • Разрешение по частоте: 1 Гц
  • Стабильность частоты опорного генератора: 3 ppm/год
  • Полоса обзора - нулевая, 100 Гц … 3 ГГц
  • Плотность фазовых шумов: <-88 dBc/Гц @ 10 кГц
  • Фильтры RBW (-3дБ): 10 Гц …1 МГц с шагом 1-3-10
  • Видеофильтры (-3дБ): 1 Гц …3 МГц с шагом 1-3-10
  • Мин. уровень собственных шумов (DANL), типично
    DSA1020, DSA1030 (без предусилителя): -130 дБм
    DSA1030A (предусилитель): - 148 дБм
  • Рабочий диапазон по амплитуде: DANL…+30 дБм
  • Установка опорного уровня: -100 дБм…+30 дБм, с шагом 1 дБм
  • Количество сохраняемых спектрограмм: 3+ математика
  • Режимы детектирования: Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average
  • Маркерные измерения
  • Единицы измерения: dBm, dBmV, dBμV, nV, јV, mV, V, nW, јW, mW, W
  • Время развертки: 10 мс… 3000 с (100 Гц…3 ГГц), 20 мкс… 3000 с (нулевая полоса)
  • Режимы запуска : свободный, видео, внешний
  • Интерфейсы: USB-device, USB-host, LXI-C, VGA, GPIB (опция)
  • Сохранение данных: на внешний USB-накопитель и внутреннюю память (2ГГб)
  • Возможность батарейного питания, до 3-х часов непрерывной работы
  • Дисплей: цветной TFT, 8.5", 800 х 600, 65536 цветов
  • Габаритные размеры, мм: 399 × 223 Ч 159
  • Вес: 6.2 кг (без батареи), 7.4 кг (с батареей)

Кроме стандартных измерений анализаторы спектра DSA1000 обладают расширенные измерительные функции: изменение мощности во времени, мощность в канале, мощность в смежных каналах, пропускная способность канала, отношение сигнал/шум, гармонические и негармонические искажения, частотомер, измерение шума и др.

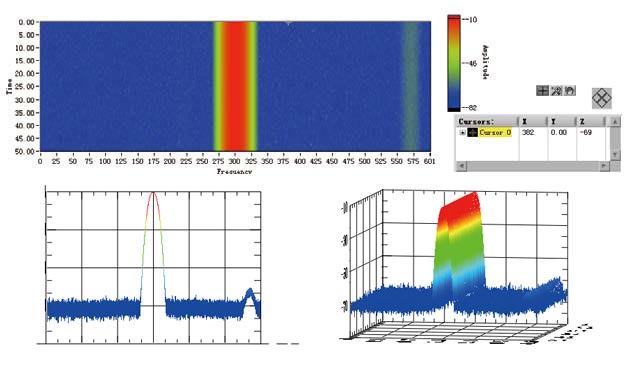

Более того, наличие специального программного обеспечения позволяет представлять спектрограммы в другом графическом представлении, т.н. технология "водопад"

Наличие большого числа встроенных интерфейсов, в том числе USB, LXI класс С, VGA, а также возможность использования батарейного питания позволяет существенно расширить область применения анализаторов спектра Rigol DSA1000.
