DS2202E Цифровой осциллограф

Корзина 0 позиций
на сумму 0,00 руб.
недоступно
Подарок
Краткое описание
2 канала. Полоса пропускания - 200 МГц. Частота дискретизации - 1 Гвыб/с на канал. Макс. память - 28 М на канал, Входной импеданс: 1 МОм или 50 Ом. Скорость захвата 50000 осц/сек. 256 градаций яркости. Расширенная синхронизация в т.ч. протоколы I²C, RS-232, SPI, USB, CAN, LIN. UltraVision. Курсорные измерения. 24 автоизмерения. Матем. функции. БПФ. Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор (500 пс). Покадровый регистратор (65000 кадров). Самописец. Тестирование в пределах Pass/Fail. Выход синхронизации. Интерфейс: USB-host, USB-device, LAN. Дисплей: 20 см (8"), цветной, TFT, 800 х 480. Вес: 3,8 кг. Размеры: 361,6 x 179,6 x 130.8 мм.

Снято с производства
Замена: DS2202A

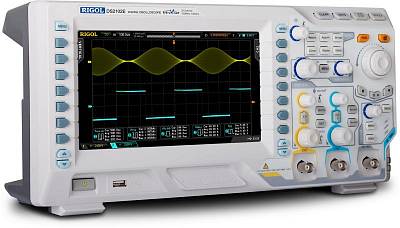

Rigol DS2202E

Подробное описание

Цифровой осциллограф Rigol DS2202E обладает преимуществами, среди которых можно выделить низкий уровень шума, расширенные возможности по запуску, возможность синхронизации и декодирования последовательных шин (I²C, RS-232, SPI, CAN, LIN и др.), большую длину записи осциллограммы, превосходную скорость захвата осциллограмм, удобную навигацию по захваченному сигналу.

Технические характеристики

Характеристика Значение
Полоса пропускания 200 MГц
Количество каналов 2 + внешний запуск
Регистрация Режим Обычный
Пиковый детектор 500 пс
Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)
Макс. дискретизация (реальное время)
1 Гвыб/с на канал
Режим высокого разрешения 12 бит при ≥5 мкс/дел @ 1 Гвыб/с
Вход Связь по входу открытый, закрытый, земля
Входной импеданс
1 MОм ±2% || 16 пФ ±3 пФ
или 50 Ом ±1,5%
Учет ослабления пробников
0,01х-1000х с шагом 1-2-5
Максимальное входное напряжение
300 Вскз CAT I, 100 Вскз CAT II
Ограничение полосы пропускания
20 МГц, 100 МГц, полный диапазон
Параметры
горизонтальной системы
Скорость захвата осциллограмм
50000 осц./с
Интерполяция
(sin x)/x
Глубина записи 28 М точек
Коэффициент развертки
2 нс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность временной базы ±25 ppm
Максимальная задержка Пред-запуск: ≥ 1 ширины экрана
Пост-запуск: 1 с....100000 с
Режимы
Y-T, X-Y, самописец, задержка
Параметры вертикальной системы Вертикальное разрешение
8 бит
Вертикальное отклонение 500 мкВ/дел ~ 10 В/дел (1 MОм)
500 мкВ/дел ~ 1 В/дел (50 Ом)
Диапазон смещения Для импеданса 50 Ом
±2 В (500 мкВ/дел ~ 50 мВ/дел),
±10 В (51 мВ/дел ~ 200 мВ/дел),
±12 В (205 мВ/дел ~ 1 В/дел)

Для импеданса 1 МОм
±2 В (500 мкВ/дел ~ 50 мВ/дел),
±10 В (51 мВ/дел ~ 200 мВ/дел),
±50 В (205 мВ/дел ~ 1 В/дел)
±100 В (2,05 В/дел ~ 10 В/дел )
Полоса пропускания для аналогового периодического сигнала 200 МГц
Полоса пропускания для однократного сигнала Полный диапазон
Низкочастотный предел ≤5 Гц ( на входе BNC)
Время нарастания ≤1,8 нс (типичное)
Погрешность коэф. усиления ±2%
Погрешность смещения
±0,1 дел ±2 мВ ±1% смещения
Изоляция между каналами
≥40 дБ
Измерения Курсорные
ручные (ΔV, ΔT, 1/ΔT), слежение, авто
Автоматические Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑, Delay A→B↓, Phase A→B↑, Phase A→B↓
Отображение
5 измерений одновременно
Статистика
Среднее, максимальное, минимальное, девиация, количество измерений
Частотомер
встроенный, 6 разрядов
Математические операции A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции
FFT окна
прямоугольник, Hanning, Blackman, Hamming
Логические операции
AND, OR, NOT, XOR
Математические функции
Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
Декодирование
Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция), CAN (опция), LIN (опция)

Система запуска

Характеристики Значене
Диапазон уровня запуска Внутренний ±5 делений от центра экрана
EXT ±4 В
Режим запуска
Авто, обычный, одиночный
Фильтрация Срез ФВЧ (75 кГц), ФНЧ (75 кГц)
Блокировка уровня запуска 100 нс ~ 10 с
Чувствительность триггера
1 дел (< 10 мВ); 0,3 дел (>10 мВ)
Запуск по фронту
нарастающий, спадающий, нарастающий&спадающий
Запуск по длительности импульса условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок 2 нс ~ 4 с
Запуск по скорости нарастания
условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок 10 нс ~ 1 с
Запуск по ранту
условие запуска положительная или отрицательная полярность: >, <, внутри диапазона <>
диапазон установок 2 нс ~ 4 с
Запуск по окну
(опция AT-DS2000A)
Фронт нарастающий, спадающий, нарастающий & спадающий
Позиция запуска Вход, выход, время
Ширина окна (время) 16 нс ~ 4 с
Запуск по N фронту
(опция AT-DS2000A)
Тип фронта нарастающий, спадающий
Время 16 нс ~ 4 с
Номер фронта 1 ~ 65535
Запуск по видеосигналу
Cистема NTSC, PAL и SECAM
Cтандарт 480P, 576P; 720P, 1080P, 1080i HDTV (опция AT-DS2000A)
Запуск по шаблону
Установка шаблона
H, L, X, нарастающий фронт, спадающий фронт
Запуск по задержке
(опция AT-DS2000A)
Фронт нарастающий, спадающий
Условие задержки >, <, внутри интервала<>, вне интервала ><
Длительность задержки 2 нс ~ 4 с
Запуск по истечении времени (TimeOut)
(опция AT-DS2000A)
Фронт нарастающий, спадающий, нарастающий & спадающий
Установка времени 16 нс ~ 4 с
Запуск по длительности события
(опция AT-DS2000A)
Установка H, L, X
Условие запуска >, <, внутри интервала<>
Длительность 2 нс ~ 4 с
Запуск Установка / Удержание (Setup / Hold)

Фронт нарастающий, спадающий
Установка H, L
Время установки 2 нс ~ 1 с
Время удержания 2 нс ~ 1 с
RS-232 / UART запуск
Полярность положительная, отрицательная
Условие запуска Start, Error, Check Error, Data
Скорость 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, 230400bps, 460800bps, 921600bps, 1Mbps, User
Разрядность 5 bit, 6 bit, 7 bit, 8 bit
I²C запуск
Условие запуска Start, Restart, Stop, Missing Ack, Address, Data, A&D
Разрядность адреса 7 бит, 10 бит
Диапазон 0 ~ 127, 0 ~ 1023
Длина 1 ~ 5 байт
SPI запуск
Условие TimeOut
Значение удержания 100 нс ~ 1 нс
Разрядность 4 бит ~ 32 бит
Установка H, L, X
USB запуск
(опция AT-DS2000A)
Скорость сигнала низкая, полная
Условие запуска SOP, EOP, RC, Suspend, ExitSuspend
CAN запуск
(опция CAN-DS2000A)
Тип сигнала
Rx, Tx, CAN_H, CAN_L, Differential
Условие запуска
SOF, EOF, Frame Type, Frame Error
Скорость
10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User
Точки сэмплирования
5% ~ 95%
Тип фрейма
Data, Remote, Error, OverLoad
Тип ошибки
Bit Fill, Answer Error, Check Error, Format Error, Random Error
LIN запуск
(опция CAN-DS2000A)
Версия
1.X, 2.X, Both
Условие запуска
Sync, Identifier, Data, ID&Data, Wakeup, Sleep, Error
Скорость
19200 bps, 10417 bps, 9600 bps, 4800 bps, 2400 bps, 1200 bps, User
ID диапазон
0 ~ 63
Тип сравнения
=, ≠, <, >, ≤, ≥
Длина данных
1 ~ 8
Уровень
H, L
Тип ошибки
Sync, Even-Odd, Checksum

Основные технические характеристики

Дисплей

Тип дисплея диагональ 8" (203 мм) , ЖК, TFT матрица
Разрешение дисплея 800 (по горизонтали) × 480 (по вертикали) точек
Количество цветов 160 000 цветов
Послесвечение мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно

Выход для компенсации пробника

Выходное напряжение (типичное) амплитуда 3 Вп-п
Частота (типичное) Меандр 1 кГц

Интерфейс

Стандартный USB Host (поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut / PassFail)
Принтер
PictBridge

Питание

Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность <50 Вт
предохранитель 2 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры 361,6 мм × 179,6 мм × 130,8 мм (Ш*В*Г)
Вес 3,8 кг (4,5 кг с упаковкой)

Стандартная комплектация

  • осциллограф
  • осциллографические щупы – 2 шт.
  • сетевой кабель
  • USB кабель для подключения к ПК
  • краткое руководство по эксплуатации

Дополнительная комплектация
