DSA832E Анализатор спектра

Корзина 0 позиций
на сумму 0,00 руб.
318 648,00 руб.

В корзину Подарок
Краткое описание
Цифровой анализатор спектра 9 кГц - 3,2 ГГц; стабильность 2 ppm/год, средний уровень соб.шума: -151 дБмВт/-161 дБмВт (приведен к 1 Гц); макс. уровень +20 дБмВт; RBW: 10 Гц… 1 МГц; фаз. шум: -90 дБн/Гц @ 10 кГц; маркерные измерения; запись спектрограмм и настроек; опция EMI измерений и квазипик. детектор, опция расширенных измерений, опция предусилителя, опция измерения КСВН. Цв. ЖК-дисплей 8"; интерфейс USB device, USB host, LAN (LXI-C); размеры 362 х 179 х 128 мм, масса 4,55 кг..

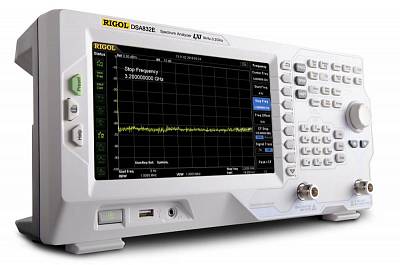

Rigol DSA832E

Подробное описание

Анализатор спектра Rigol DSA832E - это лёгкий и компактный прибор с великолепным соотношением цены и возможностей. Цифровая технология ПЧ даёт исключительную производительность и стабильность при анализе спектра. В анализаторе спектра Rigol DSA832E имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений. Опциональный трекинг-генератор позволяет использовать анализатор спектра Rigol DSA832E для измерения S-параметров.

Технические характеристики

Характеристики Параметры Значения
ЧАСТОТА Частотный диапазон 9 кГц…3,2 ГГц
Разрешение 1 Гц
Начальная калибровочная точность <± 1х10-6
Температурная стабильность источника опорной частоты <± 1х10-6
Изменение погрешности источника опорной частоты <± 2х10-6/год
Погрешность измерения частоты Разрешение маркера:
полоса обзора / (кол. точек развертки-1)
Погрешность:
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
Счетчик частоты Разрешение
1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц
Погрешность:
± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)
Полоса обзора
Нулевая, 100 Гц…3,2 ГГц
Погрешность полосы обзора

± полоса обзора / (кол. точек развертки-1)

Плотность фазовых шумов

<-90 дБн/Гц @ 10 кГц

ПОЛОСА ПРОПУСКАНИЯ Полоса пропускания ПЧ (-3 дБ )

10 Гц… 1 МГц,с шагом 1-3-10

Полоса пропускания ПЧ (-6 дБ ) (опция DSA800-EMI)

200 Гц, 9 кГц, 120 кГц

Избирательность фильтров по уровням (60 дБ/3 дБ) <5:1
Погрешность установки полосы пропускания ПЧ <5%
Полоса пропускания видео 1 Гц … 3 МГц, с шагом 1-3-10

АМПЛИТУДА

Диапазон измерения уровня Уровень собственных шумов … +20 дБм
Максимальный уровень на входе (аттенюатор 30 дБ)
50 В (постоянное напряжение)
+20 дБм (100 мВт) мощность непрерывного сигнала
+30 дБм (1 Вт) макс. опасный уровень

Средний уровень шумов (типично)
0 дБ аттенюатор, RBW=VBW=100 Гц, усреднение ≥50, трекинг-генератор выкл.

без предусилителя:

9 кГц...100 кГц: <-110 дБм типично
100 кГц…5 МГц: <-122 дБм, типично -125 дБм
5МГц…3.2 ГГц: <-127 дБм, типично -130 дБм

с предусилителем:
100 кГц…1 МГц: <-142 дБм типично
1 МГц…5 МГц: <-140 дБм, типично -143 дБм
5 МГц…3.2 ГГц: <-145 дБм, типично -148 дБм

Частотный отклик
(f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц)

без предусилителя:
< 0,7 дБ

с предусилителем:
< 1,0 дБ
Аттенюатор

Предел ослабления:
0…30 дБ, с шагом 1 дБ

Погрешность переключения (центральная частота=50 МГц, относит. 10 дБ):
< 0,3 дБ

Абсолютная амплитудная погрешность
(центральная частота =50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC)
< 0,3 дБ
Установка опорного уровня

Диапазон:
-100 дБм…+20 дБм с шагом 1 дБ

Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры

Погрешность измерения
(достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <1,5 ГГц, 20 ºC to 30 ºC)
<1,0 дБ

Гармонические искажения 2-го порядка
(центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)
SHI : +40 дБм
Интермодуляционные искажения 3-го порядка
(центральная частота ≥50 МГц, аттенюатор = 10 дБ, двухтональный сигнал вх. уровень =-20 дБ)
TOI: +7 дБм
Проникновение центральной частоты
Побочные сигналы
<-60 дБн
Собственные комбинационные помехи
(вх. терминатор 50 Ом, аттенюатор = 0 дБ)
<-90 дБм; <-100 дБм, типично
Логарифмическая шкала 1 дБ…200 дБ
Линейная шкала 0 до опорного уровня
Количество точек 601
Количество графиков 3 + основной
Тип детектора Обычный, положительный пиковый, отрицательный пиковый, выборка, среднеквадратичное значение, среднее значение напряжения
Квази-пиковый (опция DSA800-EMI)
Операции над графиками очистить, удержание максимума, удержание минимума, усреднение, просмотр, закрыть
Единицы измерения дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
РАЗВЕРТКА Диапазон 1 мс… 3200 с (100 Гц ≤ полоса обзора ≤ 3,2 ГГц)
20 мкс …3200 с (нулевой обзор)
запуск: непрерывный, однократный
ПРЕДУСИЛИТЕЛЬ
Усиление (100 кГц...3,2 ГГц)
17 дБ (номинальное)
ВХОДЫ/ВЫХОДЫ ВЧ вход

Соединитель N-типа (female) ; 50 Ом;

Вход / выход опорного генератора Соединитель типа BNC (female)
Импеданс 50 Ом (типичное)

Вход 10 МГц:
Частота 10 МГц±5 ppm
уровень 0 дБм…10 дБм

Выход 10 МГц:
Частота 10 МГц
уровень +3 дБм…10 дБм , +8 дБм типично
Вход внешнего запуска Соединитель типа BNC (female)
Импеданс 1 кОм (типичное)
Интерфейсы коммуникационные

USB Host 2.0
USB Device 2.0
LAN (LXI core 2011)

GPIB опция, через адаптер USB-GPIB
Запуск Источник запуска свободный, видео, внешний

Внешний запуск

5 В TTL уровень

ОБЩИЕ ДАННЫЕ Дисплей

Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8”, 65536 цветов

Поддержка принтера

Протокол PictBridge

Сохранение в память

USB флэш устройство (не идет в комплекте)
Встроенный флэш диск

Напряжение питания

Входное напряжение: AC 100 В… 240 В/
45 Гц… 440 Гц

Потребляемая мощность 35 Вт, типично;
50 Вт, масимально
Габаритные размеры 361,6 x 178,8 х 128 мм
Масса

4,55 кг

Рабочая температура

0 ºC …50 ºC

Относит.влажность

≤95% (0 ºC …30 ºC)
≤75% (30 ºC …40 ºC)

Расширенные измерения

  • ЭМИ фильтры с квази-пиковым детектором (опция DSA800-EMI)
  • измерение мощности в основном канале (опция DSA800-AMK)
  • измерение занимаемой полосы (опция DSA800-AMK)
  • соотношение мощностей в смежных каналах (опция DSA800-AMK)
  • измерение мощности во временной области при нулевой полосе пропускания (опция DSA800-AMK)
  • измерение мощности в полосе между двумя максим. точками (опция DSA800-AMK)
  • измерение отношения сигнал/шум измерение гармонических искажений (опция DSA800-AMK)
  • измерение гармонических искажений (опция DSA800-AMK)
  • измерение TOI (опция DSA800-AMK)

Стандартная комплектация

  • Кабель питания
  • Краткое руководство по эксплуатации
  • CD-диск (руководство пользователя, руководство по программированию)

Дополнительная комплектация

  • адаптер USB-GPIB
  • комплект аксессуаров DSA Utility Kit
  • комплект адаптеров RF Adaptor Kit
  • комплект аттенюаторов RF Attenuator Kit
  • высокомощный (100 Вт) аттенюатор 30 дБ ATT03301H
  • комплект для измерения RF CATV Kit
  • опция расширенных измерений DSA800-AMK
  • опция для ЭМИ измерений DSA800-EMI
  • комплект для монтажа в стойку DSA800-RMSA
  • зонд ближнего поля NFP-3
  • мягкая сумка BAG-G1
  • программное обеспечение Ultra Spectrum
  • программное обеспечение для ЭМИ измерений S1210EMI Pre-compilance Software
