DSA1030A-TG Анализатор спектра с опцией трекинг-генератора

Корзина 0 позиций
на сумму 0,00 руб.
недоступно
Подарок
Краткое описание
Цифровой анализатор спектра 9 кГц - 3 ГГц; цифровой частот. синтез, встр. предусилитель, средний уровень соб.шума: -148дБмВт; макс.уровень +30 дБмВт; RBW: от 10Гц; фаз. шум: -88 дБн/Гц; измерение мощности в канале, соотн. мощностей в смежных каналах, измерение полосы по уровню, сигнал/шум, гарм. искажения, TOI; маркерные измерения; запись спектрограмм и настроек. Встроенный трекинг-генератор: частотный диапазон 9 кГц - 3 ГГц; выходной уровень -20 дБм...0 дБм; устанавливается на заводе. Цветной ЖК-дисплей 8,5"; интерфейс USB device, USB host, VGA, LXI-C; батарейное питание; размеры 399 х 223 х 159 мм, масса 6,2 кг.

Снято с производства
Замена: DSA832E-TG

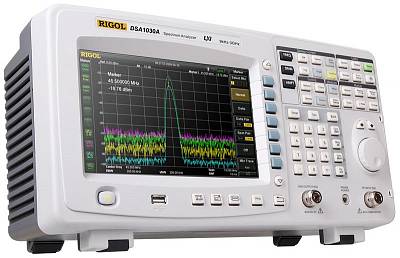

Rigol DSA1030A-TG

Подробное описание

Анализатор спектра Rigol DSA1030A-TG представляет собой компактный и лёгкий прибор, имеющий превосходное соотношение цены и возможностей. Цифровая технология ПЧ обеспечивает исключительную производительность и стабильность при анализе спектра. В анализаторе спектра Rigol DSA1030A-TG имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений. Встроенный трекинг-генератор позволяет использовать анализатор спектра Rigol DSA1030A-TG для измерения S-параметров.

Технические характеристики

Характеристики Параметры Значения
ЧАСТОТА Частотный диапазон 9 кГц…3 ГГц
Разрешение 1 Гц
Температурная стабильность источника опорной частоты ± 3х10-6
Изменение погрешности источника опорной частоты ± 3х10-6/год
Погрешность измерения частоты Разрешение маркера:
± полоса обзора / (кол. точек развертки-1)
Погрешность:
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
Полоса обзора Нулевая, 100 Гц…3 ГГц
Погрешность полосы обзора

± полоса обзора / (кол. точек развертки-1)

Плотность фазовых шумов (центр. частота =500 МГц, RBW ≤1кГц)

<-88 dBс/Гц @ 10 кГц
<-100 dBс/Гц @ 100 кГц
<-110 dBс/Гц @ 1 МГц

ПОЛОСА ПРОПУСКАНИЯ Полоса пропускания RBW (-3 дБ)
Полоса пропускания (-6 дБ)

10 Гц… 1 МГц, с шагом 1-3-10
200 Гц, 9 кГц, 120 Гц, 1 МГц ЭМИ фильтры

Избирательность фильтров по уровням (60 дБ/3 дБ)

<5:1

Погрешность установки полосы пропускания ПЧ

<5%

Полоса пропускания видео

1 Гц … 3 МГц, с шагом 1-3-10

АМПЛИТУДА

Диапазон измерения уровня Уровень собственных шумов … +30 дБм
Тип детектора нормальный, пиковый положительный, пиковый отрицательный, выборка, среднеквадратическое значение, средний, квази-пиковый

Средний уровень шумов (типично)
0 дБ аттенюатор, RBW=VBW=10 Гц

без предусилителя:
100 кГц…10 МГц: <-85 дБм-3 x (f/1 МГц) дБ, типично -125 дБм
10 МГц…2.5 ГГц: <-127 дБм+3 x (f/1 ГГц) дБ, типично -130 dBm
2.5 ГГц…3 ГГц: <-115 дБм

с предусилителем:
100 кГц…1 МГц: <-103 дБм
1 МГц…10 МГц: <-103 дБм-3 x (f/1 МГц) дБ, типично -143 дБм
10 МГц… 2.5 ГГц: <-145 дБм +3 x (f/1 ГГц) дБ, типично -148 дБм
2.5 ГГц…3 ГГц: <-133 дБм

АЧХ

без предусилителя:
< 0,7 дБ : 100 кГц….3 ГГц

с предусилителем:
< 1,0 дБ : 1 МГц…3 ГГц

Аттенюатор

Предел ослабления:
0…50 дБ, с шагом 1 дБ

Погрешность переключения (центральная частота=50 МГц):
< (0.3 + 0.01 x установленное значение аттенюатора) дБ

Абсолютная амплитудная погрешность (центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 dBm, 20 ºC…30 ºC):
± 0.4 dB

Установка опорного уровня

Диапазон:
-100 дБм…+30 дБм с шагом 1 дБ

Разрешение логарифмической шкалы 0,01 дБ, линейной - 4 цифры

Погрешность измерения
(достоверность 95%, с/ш>20 dB, RBW=VBW=1 kHz, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <3 ГГц, 20 ºC to 30 ºC)
<1.0 дБ

Гармонические искажения 2-го порядка SHI : +35 dBm
Интермодуляционные искажения 3-го порядка TOI: +7 dBm (центральная частота>30 МГц)
Комбинационные искажения <-60 дБс
Собственные комбинационные помехи <-88 дБм, типично
РАЗВЕРТКА Диапазон 10 мс… 3000 с (нулевой обзор)
20 мкс ….3000 s (100 Гц ≤ полоса обзора ≤ 3 ГГц)
ВХОД ВЧ вход

Соединитель N-типа (female) ; 50 Ом;

Максимальная постоянная составляющая: 50 В
Максимально опасный уровень входного сигнала: 40 дБм (10 Вт)

Точка компрессии усиления 1 дБ: >0 дБм (предусилитель выключен)

Другие входы / выходы

Выход источника сигнала
Импеданс 50 Ом
Соединитель типа N (female)

Вход для питания пробника
Напряжение/ток:
+15 В, <10% при 150 mA
-12.6 В, <10% при 150 mA

Вход/выход опорного генератора 10 MГц/ вход внешнего запуска
Соединитель типа N (female)
Частота 10 Гц, уровень 0 дБм…10 дБм
Уровень запуска: 5 В TTL уровень

USB Host 2.0
USB Device 2.0

VGA
Коннектор VGA, 15-pin mini D-SUB
Разрешение 800 * 600 @ 60Hz

Запуск Источник запуска свободный, видео, внешний

Внешний запуск

5 В TTL уровень

Трекинг-генератор
Диапазон
9 кГц...3 ГГц
Выходной уровень
-20 дБм...0 дБм
ОБЩИЕ ДАННЫЕ Дисплей

Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8.5”, 65536 цветов

Поддержка принтера

Протокол PictBridge

Удаленное управление

USB TMC
LAN интерфейс 10/100 Base-T, RJ-45
IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2

Демодулятор АМ/ЧМ модуляция
Напряжение питания

Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц
Батарейное питание: DC 10 В…18 В
Время бесперебойной работы от батареи - 3 часа :

Потребляемая мощность 35 Вт, типично;
60 Вт, масимально
Габаритные размеры 399 x 223 х 159 мм
Масса

6,2 кг (без батарей); 7,4 кг (с батареей)

Внутренняя память данных

Mass Memory Flash Disk (встроенный)
Data Storage Space Flash Disk (встроенный) 1 Гбайт

Рабочая температура

5 ºC …40 ºC

Отображение

  • Логарифмическая шкала: 1 дБ…200 дБ
  • Линейная шкала: 0 до опорного уровня
  • Количество точек: 601 (нормальный), 751 (полный экран)
  • Количество графиков: 3 + основная
  • Тип детектора:
    Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average
  • Операции над графиками:
    непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка, A-B, A+константа, A-константа.
  • Единицы измерения:
    дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт

Расширенные измерения

  • измерение мощности в основном канале
  • измерение занимаемой полосы
  • соотношение мощностей в смежных каналах
  • измерение мощности во временной области при нулевой полосе пропускания
  • измерение мощности в полосе между двумя максим. точками
  • измерение отношения сигнал/шум измерение гармонических искажений
  • измерение интермодуляционных искажений
  • тестирование в пределах

Стандартная комплектация

  • Кабель питания
  • USB кабель
  • Крышка на переднюю панель
  • Краткое руководство по эксплуатации
  • CD-ROM (руководство пользователя, руководство по программированию)

Дополнительная комплектация

  • адаптер USB-GPIB
  • комплект аксессуаров DSA Utility Kit
  • крышка для переднюю панель DSA1000-FPCS
  • мост для измерения КСВН VB1020
  • мост для измерения КСВН VB1040
  • комплект для монтажа в стойку DSA1000-RMSA
  • мягкая сумка DSA1000-SCBA
  • зонд ближнего поля RF2
  • программное обеспечение Ultra Spectrum
