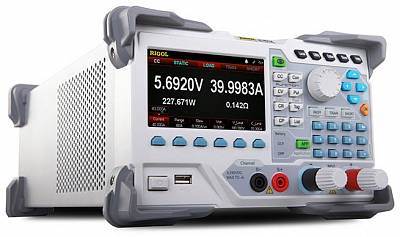

DL3021A Электронная нагрузка программируемая

80 866,00 руб.

В корзину Подарок
Краткое описание
Программируемая электронная нагрузка: входное напряжение 0...150 В, входной ток 0...40 А, максимальная мощность 200 Вт, точность установки 0,05%. Режимы стабилизации: CC, CV, CP, CR, Измерение напряжения, тока, мощности; сопротивления. Динамический режим до 30 кГц, Работа по списку (512 шагов). Скорость нарастания 0,001 А/мкс...3 А/мкс. Отображение формы на дисплее. Тестирование батарей. Тестирование OCP, OPP, тест КЗ; Защита по току, напряжению, мощности, температуре. Цветной ЖК дисплей 4,3". Интерфейсы USB, RS-232, LAN, Digital I/O. Габаритные размеры 239х157х442 мм. Масса 7,58 кг

Розничная цена 101 138 руб.
Специальная цена 80 866 руб. (Количество ограничено)
RigolDL3021A

Дополнительные материалы Спецификация

Видео
Подробное описание

Электронная нагрузка постоянного тока DL3021A предназначена для прецизионного тестирования источников питания, аккумуляторных батарей и силовых компонентов. Модель с индексом «A» отличается от базовой расширенными характеристиками по частоте динамического режима, скорости нарастания тока и точности считывания параметров.

Технические параметры и режимы работы

  • Динамический режим до 30 кГц: Прибор поддерживает работу в непрерывном динамическом режиме (Con) на частотах до 30 кГц. Это позволяет проводить глубокое тестирование переходных характеристик современных импульсных преобразователей.
  • Скорость изменения тока (Slew Rate): Регулируемая крутизна фронта в диапазоне от 0,001 А/мкс до 3 А/мкс. Параметр критичен для имитации резких скачков нагрузки и проверки защиты испытуемого устройства от перегрузок.
  • Статические режимы: Поддержка стандартных режимов стабилизации: по току (CC), напряжению (CV), сопротивлению (CR) и мощности (CP).
  • Разрешение измерений: Минимальное разрешение в режиме считывания составляет 0,1 мВ / 0,1 мА, что обеспечивает высокую точность контроля выходных параметров тестируемого оборудования.
  • Функция работы по списку (List): Позволяет программировать до 512 шагов с заданием тайминга, имитируя сложные профили потребления реальных систем.

Функциональные возможности

  • Тестирование батарей: Встроенный режим для автоматического измерения емкости АКБ с заданием условий разряда.
  • Визуализация: Цветной ЖК-дисплей (4,3 дюйма) обеспечивает графическое отображение формы тока и напряжения непосредственно на приборе.
  • Защита: Аппаратная защита от перегрузки по току (OCP), напряжению (OVP), мощности (OPP), а также защита от перегрева (OTP) и неправильной полярности подключения.
  • Интерфейсы: В штатную комплектацию модели DL3021A уже включены интерфейсы USB, RS-232 и LAN. Поддержка команд управления SCPI позволяет интегрировать прибор в автоматизированные стенды.

Оборудование доступно для заказа на Rurigol.ru. Для уточнения сроков поставки и подбора дополнительных аксессуаров (кабелей для работы на токах до 40 А, модулей GPIB) свяжитесь с нашими техническими специалистами.

Основные особенности

  • Статические режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CP
    • Динамическое тестирование
    • Непрерывный режим до 15 кГц (DL3021, DL3031), до 30 кГц (DL3021A, DL3031A)
    • Импульсный режим
    • Режим запуска от одиночного импульса
  • Задание крутизны нарастающего и спадающего фронта
  • Функция работы по списку (тайминг) до 512 шагов
  • Режимы тестирования источников питания на перегрузку по току OCP и мощности OPP
  • Функция задания минимального напряжения Von
  • Режим тестирования батарей
  • Режим тестирования на соответствие источников питания заявленным выходным параметрам тока и напряжения
  • Эмуляция режима короткого замыкания
  • Четырехпроводная схема подключения источника питания для компенсации падения напряжения
  • Функция измерения реальных текущих параметров на входных терминалах
  • Минимальное разрешение в режиме считывания 0,1 мВ / 0,1 мА
  • Кнопка включения / отключения входных терминалов
  • Графическая визуализация режима работы
  • Три режима запуска
    • ручной с передней панели o внешний запуск
    • через цифровой порт Digital I/O
    • через управляющую SCPI команду
  • Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
  • Цветной графический 4,3" ЖК дисплей

Технические характеристики


Параметр DL3021 DL3021A DL3031 DL3031A
Входное напряжение 0...150 В
Входной ток 0...40 A 0...60 A
Мощность поглощения 200 Вт 350 Вт
CC режим Диапазоны 0...4 A / 0...40 A 0...6 A / 0...60 A
Разрешение 1 мA
Погрешность ±(0,05%+0,05% полной шкалы)
CV режим Диапазоны 0...15 В / 0...150 В
Разрешение 1 мВ / 5 мВ
Погрешность ±(0,05%+0,02% полной шкалы) / ±(0,05%+0,025% полной шкалы
CR режим Диапазоны 0,08 Ом...15 Ом / 2 Ом...15 кОм
Разрешение 2 мA / Vуст
Погрешность Vвх/Rуст * (0,2%) + 0,2% I полной шкалы
CP режим Диапазоны 0...200 Вт 0...350 Вт
Разрешение 100 мВт
Динамические режимы непрерывный, импульсный, запуск по одиночному импульсу, работа по списку (2-512 шагов, 0-99999 циклов)
Непрерывный режим (Con) 0,001 Гц...15 кГц 0,001 Гц...30 кГц 0,001 Гц...15 кГц 0,001 Гц...30 кГц
Скорость изменения тока Диапазоны 0,001 A/мкс ... 0,25 A/мкс
0,001 A/мкс ... 2,5 A/мкс (>5 В) 		0,001 A/мкс ... 0,3 A/мкс
0,001 A/мкс ... 3 A/мкс (>5 В) 		0,001 A/мкс ... 0,25 A/мкс
0,001 A/мкс ... 2,5 A/мкс (>5 В) 		0,001 A/мкс ... 0,5 A/мкс
0,001 A/мкс ... 5 A/мкс (>5 В)
Разрешение 0,001 A/мкс
Прикладные и специальные режимы и функции тестирование батарей; тестирование ИП защиты по току (OCP) и мощности (OPP); тестирование ИП на соответствие заводским выходным параметрам тока и напряжения; эмуляция режима КЗ
Диапазон минимального напряжения Von 0 ... 150 В
Измерение тока Диапазоны 0 ... 40 A 0 ... 60 A
Разрешение 1 мA 0,1 мA 1 мA 0,1 мA
Погрешность ±(0,05%+0,05% полной шкалы)
Измерение напряжения Диапазоны 0...150 В
Разрешение 1 мВ
Погрешность ±(0,05%+0,02% полной шкалы)
Измерение сопротивления Диапазоны 0,08 Ом...15 кОм
Разрешение 2 мА / Vуст
Измерение мощности Диапазоны 0...200 Вт 0...350 Вт
Разрешение 100 мВт
Стабильность (ток / напряжение) ±(0,01% ±10 мА) / ±(0,01% ±10 мВ)
Входное сопротивление 350 кОм
Интерфейсы Штатно: USB Host / Device, RS-232
Опции: LAN, Digital I/O 		Штатно: USB Host / Device, RS-232,
Опции: LAN, Digital I/O 		Штатно: USB Host / Device, RS-232
Опции: LAN, Digital I/O
 Штатно: USB Host / Device, RS-232, Опции: LAN, Digital I/O
Дисплей Тип ЖК, цветной 4,3" TFT.
Цветовая схема Стандартная
 Улучшенная.
 Стандартная
 Улучшенная
Габаритные размеры 239 x 157 x 442 мм
Вес 7,58 kg

Стандартная комплектация

  • Прибор
  • Сетевой шнур
  • Кабель USB
  • Краткое руководство по эксплуатации
  • Предохранитель -3 шт
  • Клеммный изолятор
  • Винт для фиксации клеммного изолятора

Дополнительная комплектация (оплачивается отдельно)

  • CB-RS232-A Кабель 9-Pin RS232 Cable
  • CB-SENSE Провод для терминала Sense
  • CB-20A-780MM Соединительные провода 20 A (красный и черный)
  • CB-40A-780MM Соединительные провода 40 A (красный и черный)
  • CB-60A-780MM Соединительные провода 60 A (красный и черный)
  • RM-1-DP800 Комплект для установки в стойку (один прибор) DL3000
  • RM-2-DP800 Комплект для установки в стойку (два прибора) DL3000
