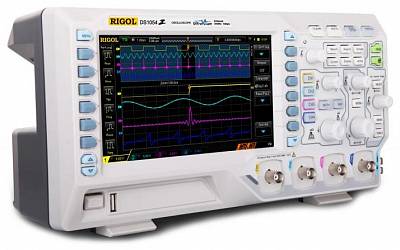

DS1054Z Цифровой осциллограф
DS1054Z Цифровой осциллограф
51 484,00 руб.
В корзину Подарок
Краткое описание
4 канала. Полоса пропускания - 50 МГц. Частота дискретизации - 1 Гвыб/с (500 Мвыб/с на 2 канала, 250 Мвыб/с - 4 канала). Максимальная память - 24 М. Входной импеданс: 1 МОм. Скорость захвата 30000 осц/сек. 256 градаций яркости. Расширенная синхронизация, в т.ч. протоколы I²C, RS232, SPI. UltraVision. Курсорные измерения. 24 автоизмерения. Математические функции. БПФ. Интерполятор: линейный, Sin(x)/x. Регистратор на 5000 кадров Самописец. Тестирование в пределах Pass/Fail. Выход синхронизации. Интерфейс: USB-host, USB-device, LAN. Дисплей: 17,8 см (7") цветной TFT 800 х 480. Вес: 3,2 кг. Размеры: 313,1 x 160,8 x 122.4 мм.Розничная цена 64 355 руб.Специальная цена 51 484 руб. (Количество ограничено)
DS1054Z Госреестр: 60892-15
Подробное описание
RIGOL DS1054Z — это настольный цифровой осциллограф, который на протяжении многих лет остается одним из самых популярных решений в бюджетном сегменте. Прибор сочетает в себе наличие четырех аналоговых каналов, передовую технологию визуализации и глубокую память, что делает его незаменимым инструментом как для разработки и ремонта электронных устройств, так и для образовательных целей.
Ключевые особенности
Технология UltraVision
Осциллограф построен на фирменной технологии UltraVision, которая ранее применялась только в старших сериях приборов RIGOL. Она включает многоуровневое отображение сигнала с 256-ю градациями яркости (имитация аналогового люминофора) и систему фильтрации шумов в реальном времени, что существенно повышает детализацию осциллограмм.
Высокая скорость захвата
Прибор способен захватывать до 30 000 осциллограмм в секунду. Это критически важно для обнаружения кратковременных помех, редких аномалий в цифровых и аналоговых цепях.
Глубокая память
Стандартная глубина записи составляет 24 млн. точек. Такой объем памяти позволяет захватывать длинные последовательности сигналов без потери временного разрешения.
Четыре канала в бюджетном классе
Наличие четырех аналоговых каналов выгодно выделяет модель среди конкурентов в данной ценовой категории, позволяя одновременно анализировать больше сигналов, например, при отладке микроконтроллерных систем и источников питания.
Расширенные функции анализа
Автоматическая регистрация: Позволяет записать и воспроизвести до 5000 кадров для поиска редко возникающих событий. Запуск и декодирование: Аппаратная поддержка синхронизации по данным последовательных шин I²C, SPI, RS-232. Математика и измерения: Встроенные функции быстрого преобразования Фурье (БПФ), автоматические измерения 24 параметров сигнала со статистической обработкой, тестирование по маске «Годен-Негоден» (Pass-Fail).
Сферы применения
Разработка и отладка. Незаменимый инструмент для инженеров-разработчиков, позволяющий одновременно наблюдать за несколькими сигналами в аналоговых и цифровых узлах.Ремонт и сервисное обслуживание. Высокая скорость захвата и функции анализа позволяют быстро локализовать неисправности на компонентном уровне.Мелкосерийное производство. Функции автоматических измерений и тестирования по маске «Годен-Негоден» позволяют использовать прибор в технологических и контрольно-измерительных операциях.Образование. Идеальный прибор для учебных лабораторий технических вузов и колледжей благодаря простоте освоения, богатому функционалу и доступной цене.
Технические характеристики
Характеристика
Значение
Полоса пропускания
50 MГц
Режим дискретизации
Реальное время
Количество каналов
4
Регистрация
Режим
Обычный Пиковый детектор 4 нс Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок)
Макс. дискретизация (реальное время)
1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала)
Вход
Связь по входу
открытый, закрытый, земля
Входной импеданс
1 MΩ±1% || 15 пФ ±3 пФ
Учет ослабления пробников
0,01х-1000х с шагом 1-2-5
Максимальное входное напряжение
300 Вскз CAT I, 100 Вскз CAT II
Ограничение полосы пропускания
20 МГц, полный диапазон
Параметры
Скорость захвата осциллограмм
30000 осц./сек
Интерполяция
(sin x)/x
Глубина записи
Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М
Коэффициент развертки
5 нс/дел ~ 50 с/дел, с шагом 1~2~5
Погрешность временной базы
≤±25 ppm
Максимальная задержка
Пред-запуск: ≥ 1 ширины экрана
Режимы
Y-T, X-Y , самописец, задержка
Параметры вертикальной системы
Вертикальное разрешение
8 бит
Вертикальное отклонение
1 мВ/дел ~ 10 В/дел
Диапазон смещения
±2 В (1 мВ/дел ~ 499 мВ/дел),
Полоса пропускания для аналогового периодического сигнала
DC ~ 50 МГц
Полоса пропускания для однократного сигнала
DC ~ 50 МГц
Низкочастотный предел
≤5 Гц ( на входе BNC)
Время нарастания
≤7 нс (типичное)
Погрешность коэф.усиления
<10 мВ: ±4% от полной шкалы
Погрешность смещения
±0,1 дел ±2 мВ ±1%смещения
Изоляция между каналами
≥40 дБ
Измерения
Курсорные
ручные (ΔV, ΔT, 1/ΔT), слежение, авто
Автоматические
Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓
Отображение
5 измерений одновременно
Статистика
Среднее, максимальное, минимальное, девиация, количество измерений
Частотомер
встроенный, 6 разрядов
Математические операции
A+B, A-B, A×B, A/B, FFT , &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs
FFT окна
прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
Шкала для FFT окна
dB/dBm, Vrms
Количество шин для декодирования
2
Декодирование
Parallel, RS-232/UART, I²C , SPI
Система запуска
Характеристики
Значене
Диапазон уровня запуска
Внутренний
±5 делений от центра экрана
Режим запуска
Авто, обычный, одиночный
Фильтрация
Срез ФВЧ (75 кГц), ФНЧ (75 кГц)
Блокировка уровня запуска
16 нс ~ 10 с
Чувствительность триггера
1 дел (< 5 мВ); 0,3 дел (>5 мВ)
Запуск по фронту
нарастающий, спадающий, нарастающий & спадающий
Запуск по длительности импульса
условие запуска
положительная полярность импульса: >, <, =
диапазон установок
8 нс ~ 10 с
Запуск по ранту
условие запуска
положительная или отрицательная полярность: >, <, внутри диапазона <>
диапазон установок
8 нс ~ 4 с
Запуск по окну
Фронт
нарастающий, спадающий, нарастающий & спадающий
Позиция запуска
Вход, выход, время
Ширина окна (время)
8 нс ~ 4 с
Запуск по N фронту
Тип фронта
нарастающий, спадающий
Время
16 нс ~ 10 с
Номер фронта
1 ~ 65535
Скорость нарастания (Slope)
Скорость сигнала
положительная или отрицательная полярность: >, <, внутри диапазона <>
Условие запуска
8 нс ~ 10 с
Запуск по видеосигналу
Cистема
NTSC, PAL и SECAM
Cтандарт
480P, 576P HDTV
Запуск по шаблону
Установка шаблона
H, L, X, нарастающий фронт, спадающий фронт
Запуск по задержке
Фронт
нарастающий, спадающий
Условие задержки
>, <, внутри интервала<>, вне интервала ><
Длительность задержки
8 нс ~ 10 с
Запуск по истечении времени (TimeOut)
Фронт
нарастающий, спадающий, нарастающий & спадающий
Установка времени
16 нс ~ 10 с
Запуск по длительности события
Установка
H, L, X
Условие запуска
>, <, внутри интервала <>
Длительность
8 нс ~ 10 с
Запуск Установка / Удержание (Setup / Hold)
Фронт
нарастающий, спадающий
Установка
H, L
Время установки
8 нс ~ 1 с
Время удержания
8 нс ~ 1 с
RS-232 / UART запуск
Полярность
положительная, инвентированая
Условие запуска
Start, Error, Check Error, Data
Скорость
2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, User
Разрядность
5 bit, 6 bit, 7 bit, 8 bit
I²C запуск
Условие запуска
Start, Restart, Stop, Missing Ack, Address, Data, A&D
Разрядность адреса
7 бит, 8 бит, 10 бит
Диапазон
от 0x0 до 0x7F, от 0x0 до 0xFF, от 0x0 до 0x3FF
Длина
1 ~ 5 байт
SPI запуск
Условие
TimeOut
Значение удержания
16 нс ~ 10 нс
Разрядность
4 бит ~ 32 бит
Установка
H, L, X
Основные технические характеристики
Дисплей
Тип дисплея
диагональ 7” , ЖК, TFT матрица
Разрешение дисплея
800 (по горизонтали) × 480 (по вертикали) точек
Количество цветов
160 000 цветов
Послесвечение
мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно
Тип отображения
векторный, точками
Выход для компенсации пробника
Выходное напряжение (типичное)
амплитуда 3 Вп-п
Частота (типичное)
Меандр 1 кГц
Интерфейс
Питание
Напряжение
100 ~ 240 Вэфф. AC, 45 ~ 440 Гц
Потребляемая мощность
<50 Вт
предохранитель
2 A, T тип, 250 В
Массо-габаритные параметры
Габаритные размеры
323,1 мм × 160,8 мм × 122,4 мм (Ш*В*Г)
Вес
Около 3,2 кг±0,2 кг (3,8 кг ±0,5 кг с упаковкой)
Стандартная комплектация
осциллограф
осциллографические щупы – 4 шт. пассивных (150 МГц)
сетевой кабель
USB кабель для подключения к ПК
краткое руководство по эксплуатации
Дополнительная комплектация
