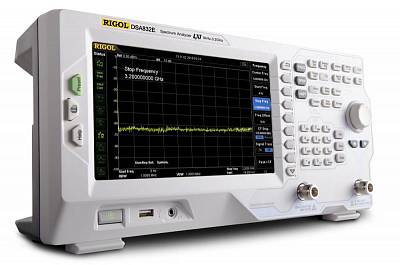

DSA832E-TG Анализатор спектра с опцией трекинг-генератора

DSA832E-TG Анализатор спектра с опцией трекинг-генератора

359 778,00 руб.

В корзину Подарок

Краткое описание

Цифровой анализатор спектра. Диапазон частот 9 кГц - 3,2 ГГц. Стабильность 2 ppm/год. Средний уровень собственного шума: -151 дБмВт / -161 дБмВт (приведен к 1 Гц). Максимальный уровень +20 дБмВт. RBW: 10 Гц…1 МГц. Фазовый шум: -90 дБн/Гц @ 10 кГц. Маркерные измерения. Запись спектрограмм и настроек. Трекинг-генератор: частотный диапазон 100 кГц - 3,2 ГГц, выходной уровень -40 дБм...0 дБм. Цветной ЖК-дисплей 8". Интерфейсы USB device, USB host, LAN (LXI-C). Размеры 362 х 179 х 128 мм. Масса 4,55 кг.

Rigol

DSA832E-TGГосреестр: 61272-15

Подробное описание

Анализатор спектра RIGOL DSA832E-TG Rigol с частотой до 3,2 ГГц и трекинг-генератором — это готовое решение для измерения АЧХ фильтров, КСВН и спектрального состава сигнала.

Зачем брать именно эту модель

Конструкторы радиоаппаратуры знают: экономить на динамическом диапазоне и стабильности опоры нельзя. Здесь же средний уровень шумов с включённым предусилителем опускается до –148 дБм (типично на 5 МГц…3,2 ГГц). Что это даёт на практике? Вы увидите слабые паразитные излучения, которые обычный спектроанализатор просто не заметит. Максимальный входной сигнал — +20 дБм, аттенюатор ступенчатый 0–30 дБ. Так что и мощные передатчики тестировать можно, не боясь спалить входной смеситель.

Встроенный трекинг-генератор — камень преткновения для многих бюджетных приборов. Здесь он честный: диапазон 100 кГц – 3,2 ГГц, выходной уровень от –40 до 0 дБм, разрешение 1 дБ. Берёте мост (например, VB1032 или VB1040), опцию DSA800-VSWR и измеряете коэффициент стоячей волны. А без моста — просто АЧХ четырёхполюсника или затухание кабеля. В интерфейсах — USB и LAN, поддерживается LXI. Это значит, что вы можете управлять прибором удалённо из лаборатории или строить многоканальную систему тестирования.

Применение

При настройке дуплексных фильтров базовых станций, контроле подавления гармоник в усилителях мощности, измерении фазового шума локальных генераторов, сертификации ЭМИ (с опцией EMI — квазипик и логарифмическая шкала по стандартам CISPR). Из коробки есть детекторы: пиковый, отрицательный, выборка, RMS, среднее напряжение. В опциях — все расширенные измерения: мощность в канале, занимаемая полоса, ACPR, гармоники, интермодуляция TOI.

Цифры, которые важны инженеру

Полоса RBW от 10 Гц до 1 МГц, отношение 60 дБ/3 дБ < 5:1,
видеофильтр (VBW) от 1 Гц до 3 МГц,
погрешность установки полосы пропускания ПЧ < 5%,
абсолютная амплитудная погрешность < 0.3 дБ на 50 МГц,
собственные комбинационные помехи < –90 дБм,
TOI +7 дБм.

Из удобного. Дисплей 8 дюймов, 65536 цветов — всё прекрасно видно даже под углом. Масса — 4,55 кг, габариты небольшие (361×178×128 мм). Можно убрать в сумку BAG-G1 и поехать на выездные измерения. Питание универсальное: 100–240 В, 45–440 Гц — работает даже от нестабильной сети.

Технические характеристики

Характеристики	Параметры	Значения
ЧАСТОТА	Частотный диапазон	9 кГц…3,2 ГГц
	Разрешение	1 Гц
	Начальная калибровочная точность	<± 1х10^-6
	Температурная стабильность источника опорной частоты	<± 1х10^-6
	Изменение погрешности источника опорной частоты	<± 2х10^-6/год
	Погрешность измерения частоты	Разрешение маркера: полоса обзора / (кол. точек развертки-1)
	Погрешность измерения частоты	Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
	Счетчик частоты	Разрешение 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц Погрешность: ± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)
	Полоса обзора	Нулевая, 100 Гц…3,2 ГГц
	Полоса обзора	Нулевая, 100 Гц…3,2 ГГц
	Погрешность полосы обзора	± полоса обзора / (кол. точек развертки-1)
	Плотность фазовых шумов	<-90 дБн/Гц @ 10 кГц
ПОЛОСА ПРОПУСКАНИЯ	Полоса пропускания ПЧ (-3 дБ )	10 Гц… 1 МГц,с шагом 1-3-10
	Полоса пропускания ПЧ (-6 дБ ) (опция DSA800-EMI)	200 Гц, 9 кГц, 120 кГц
	Избирательность фильтров по уровням (60 дБ/3 дБ)	<5:1
	Погрешность установки полосы пропускания ПЧ	<5%
	Полоса пропускания видео	1 Гц … 3 МГц, с шагом 1-3-10
АМПЛИТУДА	Диапазон измерения уровня	Уровень собственных шумов … +20 дБм
	Максимальный уровень на входе (аттенюатор 30 дБ)	50 В (постоянное напряжение) +20 дБм (100 мВт) мощность непрерывного сигнала +30 дБм (1 Вт) макс. опасный уровень
	Средний уровень шумов (типично) 0 дБ аттенюатор, RBW=VBW=100 Гц, усреднение ≥50, трекинг-генератор выкл.	без предусилителя: 9 кГц...100 кГц: <-110 дБм типично 100 кГц…5 МГц: <-122 дБм, типично -125 дБм 5МГц…3.2 ГГц: <-127 дБм, типично -130 дБм с предусилителем: : 100 кГц…1 МГц: <-142 дБм типично 1 МГц…5 МГц: <-140 дБм, типично -143 дБм 5 МГц…3.2 ГГц: <-145 дБм, типично -148 дБм
	Частотный отклик (f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц)	без предусилителя: < 0,7 дБ с предусилителем: < 1,0 дБ
		без предусилителя: < 0,7 дБ с предусилителем: < 1,0 дБ
	Аттенюатор	Предел ослабления: 0…30 дБ, с шагом 1 дБ
		Погрешность переключения (центральная частота=50 МГц, относит. 10 дБ): < 0,3 дБ

	Абсолютная амплитудная погрешность (центральная частота =50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC)	< 0,3 дБ
	Установка опорного уровня	Диапазон: -100 дБм…+20 дБм с шагом 1 дБ
		Разрешение логарифмической шкалы 0,01 дБ, линейной - 4 цифры
		Погрешность измерения (достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <1,5 ГГц, 20 ºC to 30 ºC) <1,0 дБ
	Гармонические искажения 2-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)	SHI : +40 дБм
	Интермодуляционные искажения 3-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, двухтональный сигнал вх. уровень =-20 дБ)	TOI: +7 дБм
	Проникновение центральной частоты Побочные сигналы	<-60 дБн
	Собственные комбинационные помехи (вх. терминатор 50 Ом, аттенюатор = 0 дБ)	<-90 дБм; <-100 дБм, типично
	Логарифмическая шкала	1 дБ…200 дБ
	Линейная шкала	0 до опорного уровня
	Количество точек	601
	Количество графиков	3 + основной
	Тип детектора	Обычный, положительный пиковый, отрицательный пиковый, выборка, среднеквадратичное значение, среднее значение напряжения Квази-пиковый (опция DSA800-EMI)
	Операции над графиками	очистить, удержание максимума, удержание минимума, усреднение, просмотр, закрыть
	Единицы измерения	дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
РАЗВЕРТКА	Диапазон	1 мс… 3200 с (100 Гц ≤ полоса обзора ≤ 3,2 ГГц) 20 мкс …3200 с (нулевой обзор) запуск: непрерывный, однократный
РАЗВЕРТКА	Диапазон
ПРЕДУСИЛИТЕЛЬ	Усиление (100 кГц...3,2 ГГц)	17 дБ (номинальное)
ВХОДЫ/ВЫХОДЫ	ВЧ вход	Соединитель N-типа (female) ; 50 Ом;
	Вход/выход опорного генератора	Соединитель типа BNC (female) Импеданс 50 Ом (типичное) Вход 10 МГц: Частота 10 МГц±5 ppm уровень 0 дБм…10 дБм Выход 10 МГц: Частота 10 МГц уровень +3 дБм…10 дБм , +8 дБм типично



	Вход внешнего запуска	Соединитель типа BNC (female) Импеданс 1 кОм (типичное)
	Интерфейсы коммуникационные	USB Host 2.0 USB Device 2.0 LAN (LXI core 2011) GPIB опция, через адаптер USB-GPIB
Запуск	Источник запуска	свободный, видео, внешний
	Внешний запуск	5 В TTL уровень



Трекинг-генератор	Частотный диапазон	100 кГц...3,2 ГГц
	Выходной уровень	-40 дБм...0 дБм
	Разрешение	1 дБ
ОБЩИЕ ДАННЫЕ	Дисплей	Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8”, 65536 цветов
	Поддержка принтера	Протокол PictBridge
	Сохранение в память	USB флэш устройство (не идет в комплекте) Встроенный флэш диск
	Напряжение питания	Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц
	Потребляемая мощность	35 Вт, типично; 50 Вт, масимально
	Габаритные размеры	361,6 x 178,8 х 128 мм
	Масса	4,55 кг
	Рабочая температура	0 ºC …50 ºC
	Относит.влажность	≤95% (0 ºC …30 ºC) ≤75% (30 ºC …40 ºC)
	Относит.влажность	≤95% (0 ºC …30 ºC) ≤75% (30 ºC …40 ºC)

Расширенные измерения

ЭМИ фильтры с квази-пиковым детектором (опция DSA800-EMI)
измерение мощности в основном канале (опция DSA800-AMK)
измерение занимаемой полосы (опция DSA800-AMK)
соотношение мощностей в смежных каналах (опция DSA800-AMK)
измерение мощности во временной области при нулевой полосе пропускания (опция DSA800-AMK)
измерение мощности в полосе между двумя максим. точками (опция DSA800-AMK)
измерение отношения сигнал/шум измерение гармонических искажений (опция DSA800-AMK)
измерение гармонических искажений (опция DSA800-AMK)
измерение TOI (опция DSA800-AMK)
измерение КСВН (опция DSA800-VSWR)

Стандартная комплектация

Кабель питания
Краткое руководство по эксплуатации
CD-диск (руководство пользователя, руководство по программированию)

Дополнительная комплектация

адаптер USB-GPIB
комплект аксессуаров DSA Utility Kit
комплект адаптеров RF Adaptor Kit
комплект аттенюаторов RF Attenuator Kit
высокомощный (100 Вт) аттенюатор 30 дБ ATT03301H
комплект для измерения RF CATV Kit
опция расширенных измерений DSA800-AMK
опция для ЭМИ измерений DSA800-EMI
мост для измерения КСВН VB1032
мост для измерения КСВН VB1040
мост для измерения КСВН VB1080
опция измерения КСВН DSA800-VSWR
комплект для монтажа в стойку DSA800-RMSA
зонд ближнего поля NFP-3
мягкая сумка BAG-G1
программное обеспечение Ultra Spectrum
программное обеспечение для ЭМИ измерений S1210EMI Pre-compilance Software
